| 01 |
3 portos principais |
3 |
| 4 portos principais |
4 |
| 02 |

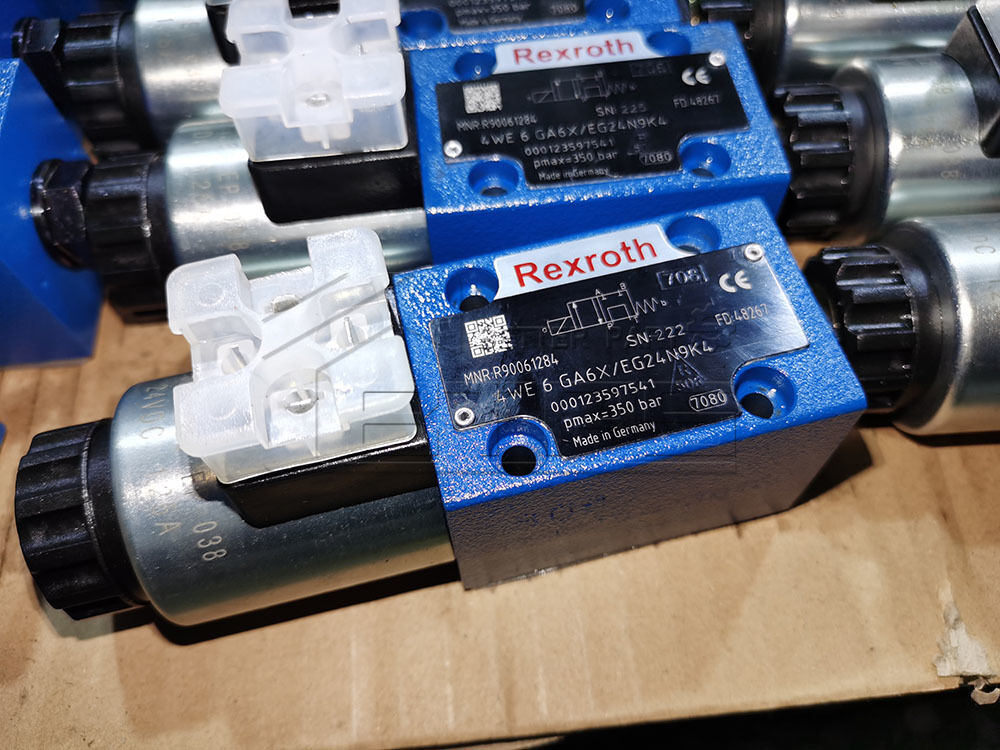

Válvula de direcção |
Nós |
| 03 |
Tamanho 6 |
6 |
| 04 |
Símbolos, por exemplo, C, E, EA, EB, etc.; ver versão possível em Símbolos |
|
| 05 |
Série de componentes 60... 69 (60... 69: dimensões de instalação e ligação inalteradas) |
6X |
| 06 |
Com o retorno da primavera |
Sem código |
| Sem retorno da primavera |
O |
| Sem regresso de primavera com desaceleração |
DE |
| 07 |
Eletrodomésticos de alta potência, de pinça molhada, com bobina desmontável |
E... |
| 08 |
Voltagem contínua 24 V |
G24 |
| Voltagem alternada 230 V, 50/60 Hz |
W230 |
| Voltagem AC 110 V ou 120 V, 50/60 Hz |
W110
W + tensão |
| Voltagem contínua 205 V |
G205 |
| Solenoide de corrente contínua com retificador para tensão CA (não relacionado com a frequência; disponível apenas com ligação por enchufe com tampa, ver dimensões da ligação central) |
W110R |
| Voltagem nominal 96 V no solenoide CC em caso de funcionamento com redes de tensão AC (redes de tensão AC 110 V - 50/60 Hz com uma tolerância de tensão admissível de +/- 10%) |
G96 |
| Voltagem nominal 205 V no solenoide CC com funcionamento com redes de tensão AC (redes de tensão AC de 230 V ¢ 50/60 Hz com uma tolerância de tensão admissível de +/- 10 %) |
G205 |
|
Conexão à rede de tensão AC através de comando com retificador
1)
|
| 09 |
Sem substituição manual |
Sem código |
| Com comando manual oculto (padrão) |
N9 2) |
| Com substituição manual |
N 2) |
| Com comando manual bloqueável "botão de cogumelo" (pequeno) |
N4 2) |
| Com comando manual bloqueável "botão de cogumelo" (grande) |
N5 2); 3) |
| Com comando manual "botão de cogumelo" (grande), não bloqueável |
N6 2) |
| Com comando manual de bloqueio "nut" |
N7 2) |
| Conexão elétrica |
| 10 |
Conexão individual |
| Sem conector de acoplamento, com conector DIN EN 175301-803 |
K4 4) |
| Com motor de pistão, motor de pistão e motor de pistão |
C44) |
| Sem conector de acoplamento, com conector DT 04 - 2PA (Deutsch Stecker) |
K404); 7) |
| Sem conector de acoplamento, 4-pólo com conector M12 x 1 de acordo com a IEC 60947-5-2, circuito integrado de protecção contra interferências e LED de estado |
K72L5) |
| Sem conector de acoplamento, de 4 polos com conector M12 x 1 de acordo com a norma IEC 60947-5-2, circuito integrado de proteção contra interferências e LED de estado (sem conector pin 1 para pin 2) |
K73L5) |
| Conexão central |
| Entrada de cabo na tampa, com luz indicada |
DL |
| Conexão central de ligação na tampa, com luz indiSAAR ou luz (sem conector de acoplamento); conector de acordo com a norma DIN EN 175201-804 |
DK6L6) |
| Com ligação plug-in M12x1, versão de alto desempenho: 4 polos |
DK24L 5) |
| Com ligação M12x1, versão de alto desempenho: 4 polos, circuito integrado de proteção contra interferências, visor de operação com LED |
DK35L 5) |
| Monitorização da posição da bobina |
|
|
| 11 |
Sem interruptor de posição |
Sem código |
| Tipo de interruptor de posição indutivo QM |
| Posição da bobina monitorizada |
QMAG24 |
| Posição da bobina monitorizada |
QMBG24 |
| Posição de repouso monitorizada |
QM0G24 |
| Interruptor de posição indutivo tipo QR |
| Posição de repouso monitorizada |
QR0G24S |
| Posição da bobina monitorizada "a" e "b" |
QRABG24E |
| Interruptor de posição indutivo tipo QL |
| Posição da bobina monitorizada |
QLAG24 |
| Posição da bobina monitorizada |
QLBG24 |
| Sensor de proximidade indutivo tipo QS |
| Posição da bobina monitorizada |
QSAG24W |
| Posição da bobina monitorizada |
QSBG24W |
| Posição da bobina controlada "0" |
QS0G24W |
| Posição da bobina monitorizada "0" e "a" |
QS0AG24W |
| Posição da bobina monitorizada "0" e "b" |
QS0BG24W |
| Posição da bobina monitorizada "a" e "b" |
QSABG24W |
| Para mais informações, ver folha de dados 24830 |
| 12 |
Sem inserção do acelerador |
Sem código |
| Com inserção de acelerador |
| Conexão |
Aceleração Ø em mm |
| 0,8 mm |
1,0 mm |
1,2 mm |
| P |
= B08 |
= B10 |
= B12 |
| A |
= H08 |
= H10 |
= H12 |
| B |
= R08 |
= R10 |
= R12 |
| A e B |
= N08 |
= N10 |
= N12 |
| T |
= X08 |
= X10 |
= X12 |
| Utilização com caudais que excedam o limite de desempenho da válvula (ver descrição do produto) |
| Comprimento do fecho |
| 13 |
42 mm (padrão) |
Sem código |
| 22 mm |
Z |
| Material de vedação |
| 14 |
Selo NBR |
Sem código |
| Selo FKM |
V |
| Observar a compatibilidade das vedações com o fluido hidráulico utilizado (outras vedações a pedido) |
| 15 |
Sem buraco de perda |
Sem código |
| Com buraco de desvio |
/60 8) |
| Com buraco de desvio e pin de bloqueio ISO 8752-3x8-St |
/62 |
| 16 |
Informações adicionais no texto |
* |
