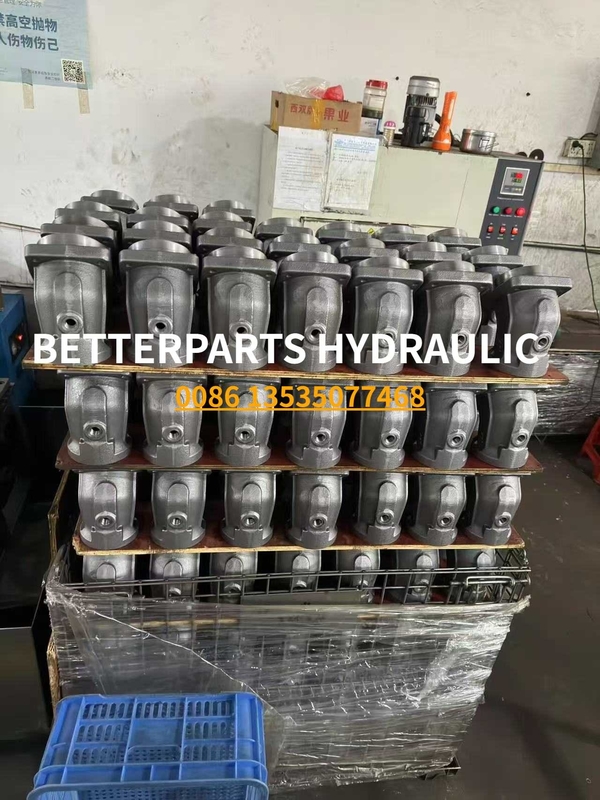

Fabricação de Bomba de Pistão Axial de Qualidade A2FO Bombas Hidráulicas de Alta Densidade de Potência

Marca BTPS disponível

Rexroth A2FM 6x Series Axial Piston Motor fixo

Motor de alta pressão para todos os fins
Tamanho 5… 1000
Pressão nominal até 400 bar
Pressão máxima até 450 bar
Circuito aberto e fechado
Versão métrica

Dados técnicos

- Os motores A2FM são projetados para uso em circuitos abertos e fechados.

- O planejamento do projeto, instalação e comissionamento de unidades de pistão axial devem ser realizadas por pessoal qualificado.

- Antes de usar a unidade de pistão axial, leia completamente o manual de instruções correspondente. Disponível mediante solicitação da Bosch Rexroth.

- Risco de queimaduras da unidade de pistão axial durante e logo após a operação. Medidas de segurança apropriadas devem ser tomadas (por exemplo, vestindo roupas de proteção).

- As características da unidade de pistão axial podem variar devido a diferentes condições operacionais (pressão operacional, temperatura do fluido).

- Portas de linha de trabalho:

· Portas e roscas de fixação são projetados para pressão máxima especificada. O fabricante da máquina ou do sistema deve garantir que os fatores de segurança dos elementos e linhas de conexão atendam às condições operacionais especificadas (pressão, fluxo, óleo hidráulico, temperatura).

• As portas da linha de trabalho e as portas de função são apenas para linhas hidráulicas.

- Os dados e instruções contidos aqui devem ser seguidos.

- O produto não pode ser aprovado como um componente após o conceito geral de segurança de máquinas da ISO13849.

- Use os seguintes torques de aperto:

· Conector:

Veja as instruções do fabricante para o torque de aperto dos acessórios utilizados.

· Parafusos de montagem:

Para parafusos de montagem com roscas métricas ISO, de acordo com o DIN13 e os threads de acordo com o ASMEB1.1, recomendamos verificar os torques de aperto das caixas individuais de acordo com o VDI2230.

· Buraco rosqueado para unidade de pistão axial:

O torque máximo permitido de aperto mgmax é o valor máximo para orifícios rosqueados e não deve ser excedido.

· Parafusos de travamento:

Para os parafusos de travamento de metal fornecidos com a unidade de pistão axial, o torque de aperto MV necessário para o parafuso de travamento deve ser usado.

Precauções de instalação

Durante o comissionamento e a operação, a unidade de pistão axial deve sempre ser preenchida com óleo hidráulico e ventilada de ar. As precauções acima também devem ser observadas após um período relativamente longo de inatividade, uma vez que a unidade de pistão axial pode drenar o óleo hidráulico de volta para o tanque através da linha hidráulica.

Especialmente na posição de instalação do "eixo de transmissão", o enchimento e o escape de óleo devem ser realizados completamente, caso contrário, haverá perigos como operação sem óleo.

O óleo de drenagem no alojamento da bomba deve ser drenado para o tanque através das portas de drenagem mais altas (T1, T2).

Para combinações de vários dispositivos, verifique se a pressão correspondente para cada dispositivo não é excedida. Quando existe uma pressão diferencial nas portas de drenagem do equipamento, a linha de drenagem comum deve ser substituída para que a pressão mínima permitida para todo o equipamento conectado não seja excedido em nenhuma circunstância. Se isso não for possível, uma linha de drenagem separada deve ser colocada, se necessário.

Para obter valores de ruído favoráveis, todas as linhas de conexão devem ser separadas com elementos elásticos e a instalação acima do tanque deve ser evitada.

Sob todas as condições operacionais, a linha de drenagem deve levar a um ponto abaixo do nível mínimo de óleo no tanque.
